Schachtbau für Autoaufzüge: Struktur-, MEP- und Ausrüstungskoordination

Die Integration von Fahrzeugaufzügen in Wohn- oder Gewerbegebäude lässt keinen Spielraum für Fehler. Kleinere Abweichungen im Schachtbau führen zu Projektverzögerungen, umfangreichen baulichen Nacharbeiten und dem Erlöschen der Gerätegarantien. Es kommt häufig zu einer Diskrepanz zwischen der architektonischen Absicht, den bautechnischen Realitäten und den strengen Toleranzen, die von Herstellern von Fahrzeugaufzügen gefordert werden. Wenn Beton aus Lot gegossen wird oder die Grubentiefe falsch berechnet wird, gefährden die daraus resultierenden Änderungen den Projektzeitplan und die strukturelle Integrität. Die Bewältigung dieser Herausforderungen erfordert einen systematischen Ansatz zur Koordinierung der Schacht-, Schacht-, Maschinenraum- und MEP-Systeme. Eine ordnungsgemäße Koordination gewährleistet eine reibungslose Installation, strikte Einhaltung der Vorschriften und langfristige Betriebssicherheit für Fahrzeugtransportsysteme mit hoher Kapazität. Sie müssen Ihre strukturellen und mechanischen Teams frühzeitig aufeinander abstimmen, um zu vermeiden, dass frisch gegossener Beton herausgerissen wird. Ein Schwerlast- Autoaufzug erfordert enorme strukturelle Tragfähigkeiten, präzise Maßtoleranzen und eine komplexe Koordination verschiedener Baudisziplinen.

• Die Toleranz ist absolut: Autoaufzugsschächte erfordern strenge Lottoleranzen (oft innerhalb von 1 Zoll über die gesamte Steigung); Standardmäßiges Mauerwerk oder Beton müssen erhöht werden, um diese Spezifikationen zu erfüllen.

• Die Integrität der Grube entscheidet über den Erfolg: Die richtige Grubentiefe, die strukturelle Tragfähigkeit bei Fahrzeugaufprallen und eine strenge Wasserdichtigkeit sind vor der Installation der Ausrüstung nicht verhandelbare Voraussetzungen.

• Brandschutz und Lebenssicherheit: Schachtwände müssen strenge Feuerwiderstandsklassen erfüllen (normalerweise 1 bis 2 Stunden), was eine präzise Materialauswahl und Fugenabdichtung erfordert.

• Zusammenstöße im Europaparlament sind kostspielig: Die proaktive Koordinierung dedizierter elektrischer Trennschalter, Schachtentlüftungs- und Brandbekämpfungssysteme verhindert Compliance-Verstöße im Spätstadium.

• Abstimmung des Anbieters: Die Festlegung des spezifischen Autoaufzugsmodells zu Beginn der Entwurfsphase ist von entscheidender Bedeutung, da Hydraulik-, Traktions- und MRL-Systeme (maschinenraumlose Systeme) sehr unterschiedliche strukturelle Anforderungen und Schachtgrößen vorgeben.

Koordinierung vor dem Bau: Erfolgskriterien definieren

Problem-Framing (Erfolgskriterien)

Um einen betriebsbereiten Schacht zu definieren, müssen nicht verhandelbare Erfolgskriterien festgelegt werden, bevor der Aufzugsunternehmer vor Ort eintrifft. Sie benötigen perfekt waagerechte Wände vom Grubenboden bis zur Deckendecke. Der Beton muss vollständig ausgehärtet sein und in der Regel nach 28 Tagen ein Minimum von 4000 PSI erreichen. Die Grube muss vollständig trocken sein und darf keine Anzeichen von Grundwassereinbrüchen oder Kapillarwirkung aufweisen. Sie müssen die Maßabstände überprüfen, um alle strukturellen Einbauten, Schienenhalterungen und Türrahmen zu berücksichtigen. Die Nichteinhaltung dieser genauen Spezifikationen führt zu einer Fehlausrichtung der Führungsschiene. Dies führt zu übermäßigem Verschleiß der mechanischen Komponenten und einem rauen Fahrverhalten, das empfindliche Fahrzeugaufhängungen beschädigt. Außendienstteams müssen Lasernivelliere und Totalstationen verwenden, um diese Abmessungen zu überprüfen, da Maßbänder bei langen vertikalen Tropfen zu inakzeptablen Fehlertoleranzen führen.

Ausrichtung des Projektteams

Eine erfolgreiche Ausführung erfordert einen strengen Arbeitsablauf zwischen dem Architekten, dem Bauingenieur, dem Generalunternehmer und dem Aufzugshersteller. Diese Ausrichtung muss während der Schaltplanentwurfsphase beginnen. Der Architekt bestimmt die Raumaufteilung und die Podesthöhen. Der Statiker berechnet die Lastpfade für dynamische Fahrzeuganstöße und Tragfähigkeiten der Traversen. Der Generalunternehmer fungiert als zentraler Knotenpunkt und stellt sicher, dass alle Gewerke die Pläne ohne Abweichungen ausführen. Sie müssen genehmigte Werkstattzeichnungen des Aufzugsherstellers fertigstellen und verteilen, bevor Sie auch nur einen Meter Beton gießen oder einen einzelnen Mauerblock verlegen. Wenn Sie ohne diese genehmigten Zeichnungen vorgehen, kommt es garantiert zu baulichen Konflikten und einem kostspieligen Abriss.

Der Arbeitsablauf zur Genehmigung von Fertigungszeichnungen muss einer strengen Reihenfolge folgen:

1. Architektonische Überprüfung der räumlichen Abmessungen, Türöffnungen und Treppenabsatzhöhen.

2. Strukturtechnische Überprüfung der Einbettungsorte der Führungsschienenhalterungen, der Tragfähigkeiten des Grubenbodens und der Spezifikationen für den Deckenhubträger.

3. MEP-Koordination für die Platzierung elektrischer Trennschalter, die Verlegung der Schachtbelüftung und die Integration der Brandbekämpfung.

4. Genehmigung des Generalunternehmers für den Bauablauf, den Standortzugang für Hebezeuge und die Bereitstellungsbereiche für Aufzugskomponenten.

Wellendimensionierung und Maßabstände

Die Berechnung der genauen Schachtbreite und -tiefe erfordert Methoden, die weit über die Messung der Fahrzeugplattform hinausgehen. Die Grundfläche des Schachts muss für hochbelastbare Führungsschienen, Gegengewichte, Hydraulikzylinder und komplexe Türbetätigungsgeräte ausgelegt sein. Ingenieure müssen die Laufabstände zwischen der Kabine und den Schachtwänden berücksichtigen. Sicherheitsvorschriften regeln diese Abstände streng, um Schergefahren vorzubeugen. Darüber hinaus muss der Schacht ausreichend Platz bieten, damit das Wartungspersonal sicher auf mechanische Komponenten zugreifen kann. Lottoleranzen erfordern, dass die lichten Innenmaße während der gesamten vertikalen Steigung eingehalten werden müssen. Ein Schacht, der sich im obersten Stockwerk sogar um einen halben Zoll nach innen verjüngt, kann die gesamte Installation unmöglich machen. Am Ende müssen Sie den fertigen Beton abschlagen oder den Kabinenrahmen vor Ort modifizieren, was beides den Projektzeitplan zerstört.

Auswirkungen der Geräteauswahl (gewerblich vs. privat)

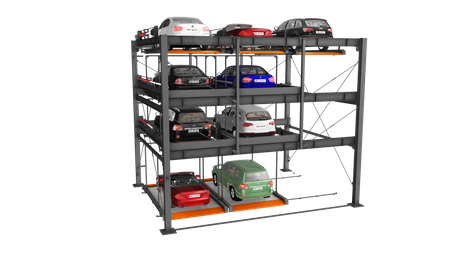

Durch die frühzeitige Auswahl des spezifischen Hebebühnenmodells in der Entwurfsphase werden spätere strukturelle Neukonstruktionen im Projekt vermieden. Der Platzbedarf, die dynamischen Belastungsanforderungen und die Nutzungshäufigkeit variieren je nach Anwendung drastisch. Bei maßgefertigten Hebebühnen für Privatfahrzeuge stehen Ästhetik und platzsparendes Design oft im Vordergrund. Manchmal nutzen sie freitragende Plattformen, die enorme exzentrische Lasten auf eine einzelne Strukturwand übertragen. Im Gegensatz dazu erfordern standardisierte gewerbliche Lastenaufzüge, die in Großhändlern oder automatisierten Parkeinrichtungen eingesetzt werden, massive Vier-Säulen-Konfigurationen, tiefere Gruben und Hochleistungs-Traktionssysteme. Die Wahl der Ausrüstung bestimmt die erforderliche Betonbewehrung, die Grubentiefe und die Durchfahrtshöhe. Dies eliminiert Rätselraten im Tragwerksplanungsprozess und ermöglicht dem Betonunternehmer den Bau präziser Schalungen.

Strukturelle Anforderungen und Toleranzen für Pkw-Aufzugsschächte

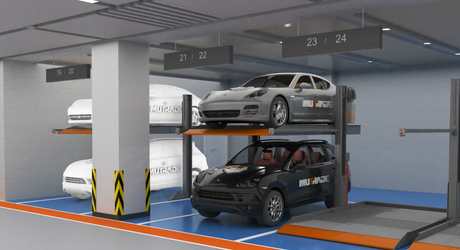

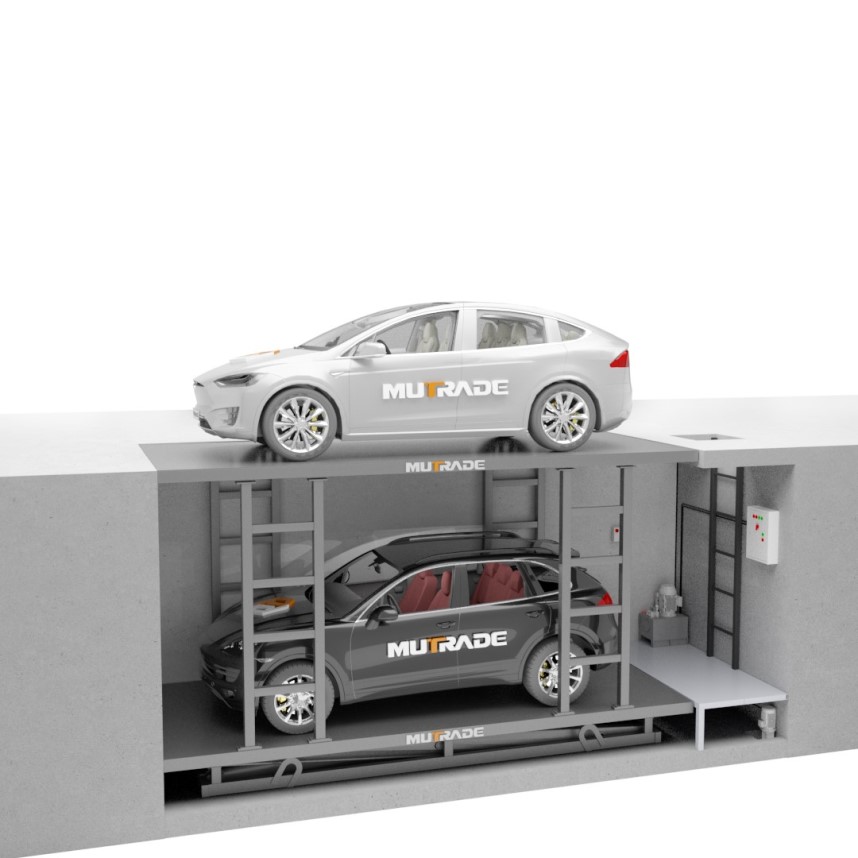

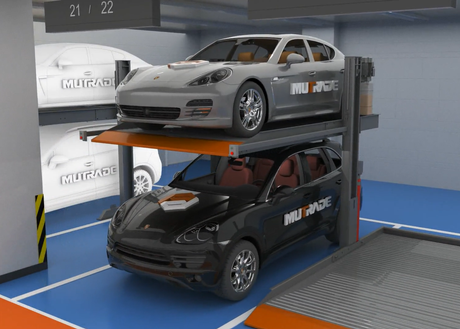

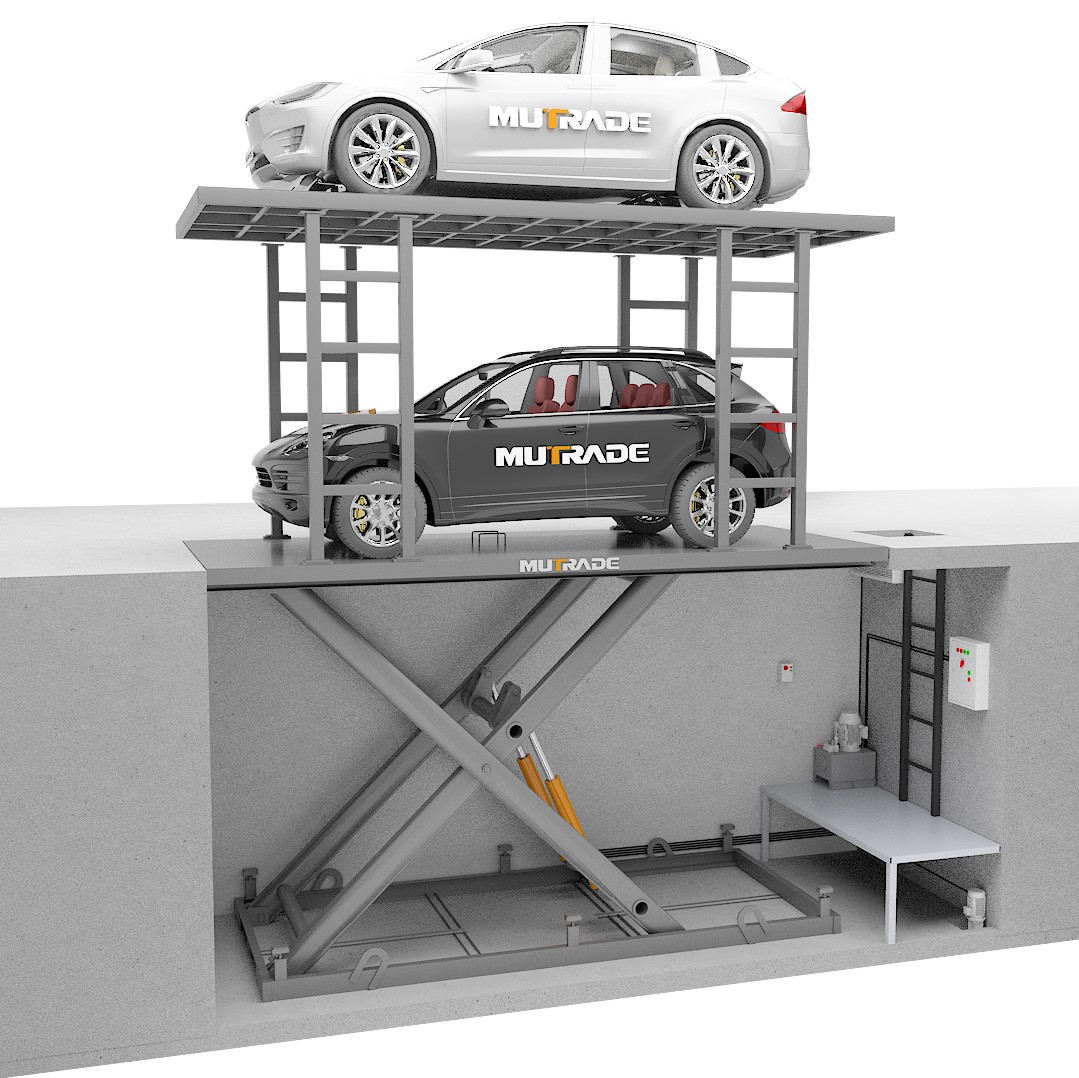

Grubenbau und Stoßbelastungen

Die Aufzugsgrube dient als struktureller Anker für das gesamte System. Die technischen Anforderungen an den Grubenboden sind streng. Sie geben spezifische Tiefenspezifikationen vor, die Sicherheitspuffer, Hydraulikzylinder und den Strukturrahmen der Plattform berücksichtigen, wenn sie auf dem untersten Podest ruht. Um eine gleichmäßige Lastverteilung zu gewährleisten, muss der Untergrund vollkommen eben sein. Noch wichtiger ist, dass der Grubenboden und das umgebende Fundament massiven dynamischen Stoßbelastungen standhalten müssen. Wenn ein schweres Fahrzeug auf die Aufzugsplattform fährt, entsteht durch die plötzliche Gewichtsverlagerung eine Stoßbelastung. Diese Last gelangt direkt durch die Führungsschienen und Puffer in den Grubenboden. Bauingenieure müssen die Bewehrung mit schweren Bewehrungsstäben detailliert ausarbeiten, oft mit Bewehrungsstäben Nr. 6 oder 8 in engen Abständen, um zu verhindern, dass Beton unter diesen wiederholten dynamischen Belastungen Risse bekommt oder sich das Fundament setzt. Die Tragfähigkeit des Bodens muss durch geotechnische Untersuchungen überprüft werden, bevor das Fundament gegossen wird.

Grundwassereinbrüche stellen ein erhebliches Umsetzungsrisiko für den Grubenbau dar. Eine überflutete Grube zerstört elektrische Sensoren, korrodiert Sicherheitspuffer und verunreinigt Hydraulikflüssigkeit. Dies führt zu einem Totalausfall des Systems und hohen Reparaturkosten. Eine strenge Abdichtung ist eine nicht verhandelbare Anforderung. Bauteams müssen umfassende Abdichtungsstrategien anwenden. Vor der Hinterfüllung müssen außen auf die Grundmauern aufgebrachte Membranen aufgebracht werden. Sie müssen an allen Kaltfugen zwischen Grubenboden und Wänden physische Fugenbänder anbringen. Kristalline Abdichtungsbehandlungen für den Innenbereich, die in die Betonmatrix eindringen, bilden eine letzte Verteidigungslinie. Sumpfpumpen sind oft gesetzlich vorgeschrieben. Sie müssen ihre Platzierung sorgfältig koordinieren, um eine Beeinträchtigung der Aufzugsausrüstung zu vermeiden. Sie müssen mit Ölabscheidern ausgestattet sein, um zu verhindern, dass Hydraulikflüssigkeit in die kommunale Kanalisation gelangt.

Schachtwände, Lottoleranzen und Brandschutzbewertungen

Perfekt lotrechte und rechtwinklige Schachtwände sind die Voraussetzung für eine reibungslose, erschütterungsfreie Aufzugsfahrt. Führungsschienen müssen lasergenau montiert werden. Wenn sich die Strukturwände wellen, biegen oder neigen, müssen die Schienen übermäßig unterlegt werden. Überdimensionierte Schienen weisen keine strukturelle Steifigkeit auf, was dazu führt, dass die Kabine während der Fahrt schwankt. Diese Fehlausrichtung stellt eine enorme Belastung für die Führungsschuhe und Rollen dar und führt zu einem vorzeitigen mechanischen Ausfall. Generalunternehmer müssen eine strenge Qualitätskontrolle durchsetzen. Nutzen Sie Laserlote und kontinuierliche Vermessungen, um sicherzustellen, dass die Schachtwände innerhalb der vom Hersteller angegebenen Toleranzen bleiben. Bei einem vertikalen Anstieg von fünfzig Fuß beträgt die Abweichung häufig weniger als einen Zoll. Eventuelle Betonabplatzungen oder Wabenbildungen müssen vor der Montage der Schienenhalterungen mit hochfestem Strukturmörtel ausgebessert werden.

Die Materialauswahl für Schachtwände wirkt sich direkt auf die strukturelle Integrität und die Lebenssicherheit aus. Beim Bau werden in der Regel entweder Betonmauerwerke (Concrete Masonry Units, CMU) oder Ortbeton verwendet. Die CMU-Konstruktion erfordert vollständig vergossene Zellen und eine präzise Platzierung der strukturellen Verbindungspunkte für die hochbelastbaren Führungsschienenhalterungen. Die Mörtelmischung muss strenge Anforderungen an die Druckfestigkeit erfüllen und in festgelegten Abständen müssen Verbundbalken installiert werden. Ortbeton bietet eine höhere Festigkeit und glattere Wandoberflächen, erfordert jedoch eine sorgfältige Schalung, um die Lottoleranzen einzuhalten. Unabhängig vom Material schreiben die Bauvorschriften strikt eine 1- oder 2-stündige Brandschutzwandmontage vor. Dadurch wird verhindert, dass der Schacht bei einem Gebäudebrand als Schornstein fungiert. Um diese Einstufung beizubehalten, müssen alle Durchdringungen für MEP-Systeme mit zugelassenen intumeszierenden Brandschutzmaterialien abgedichtet werden.

Vergleich der Schachtmaterialien

Freiräume und Hebebalken

Die Oberseite des Schachts erfordert genauso viel technische Aufmerksamkeit wie die Schachtgrube. Durch den gesetzlich vorgeschriebenen Schutzraum über dem Kopf wird sichergestellt, dass das Wartungspersonal, das oben auf der Aufzugskabine arbeitet, nicht an der Decke zerquetscht wird, wenn der Aufzug über die oberste Etage hinausfährt. Dieser Abstand wird durch die Geschwindigkeit des Aufzugs und die Höhe der Fahrzeugkabine bestimmt. Darüber hinaus müssen Statiker einen Nennhubträger in der absoluten oberen Mitte des Schachts entwerfen und spezifizieren. Dieser Stahlträger, typischerweise ein S-förmiges oder W-förmiges Profil, ist für das anfängliche Heben der schweren Aufzugskabine, der Plattform und der Maschinen während der Installation obligatorisch. Es bleibt ein dauerhafter Bestandteil für zukünftige Wartungsarbeiten, den Austausch von Motoren oder Kabelwechseln. Der Träger muss so konstruiert sein, dass er die schwerste Einzelkomponente des Aufzugssystems zuzüglich eines Sicherheitsfaktors trägt, und muss sicher in den Strukturwänden verankert sein.

MEP-Koordination: Integration von Gebäudesystemen

Elektrische Anforderungen und Unterbrechungen

Hochleistungshebebühnen verbrauchen viel Strom. Sie erfordern spezielle Stromversorgungen, die lange vor dem Aufhängen der Trockenbauwände koordiniert werden müssen. Ingenieure müssen die richtige Spannung, Phase und Stromstärke für den Hauptantriebsmotor angeben. Dies erfordert häufig eine hochbelastbare dreiphasige 480-V-Stromversorgung mit überdimensionierten Kupferleitern, um einen Spannungsabfall bei schweren Hebevorgängen zu verhindern. Für die Platzierung von Hauptleitungstrennstellen ist eine Koordination erforderlich. Sie müssen diese im Aufzugsmaschinenraum neben der Türöffnerseite anbringen, um im Notfall sofort darauf zugreifen zu können. Die Trennschalter müssen über robuste NEMA-Gehäuse verfügen. Darüber hinaus sind separate Stromkreise für die Kabinenbeleuchtung, die Türantriebe und die Steckdosen im Maschinenraum erforderlich. Wenn diese Stromkreise nicht gemäß Artikel 620 des National Electrical Code (NEC) isoliert werden, führt dies zu fehlgeschlagenen staatlichen Inspektionen und Projektverzögerungen.

HVAC, Schachtentlüftung und Klimatisierung

Aufzugsschächte und Maschinenräume erzeugen erhebliche Wärme und erfordern eine strenge Klimatisierung, um sicher zu funktionieren. Bauvorschriften schreiben häufig eine Schachtentlüftung oben im Schacht vor, um im Brandfall Rauch und heiße Gase abzuführen. Dadurch wird verhindert, dass der Schacht unter Druck steht und Rauch in die belegten Stockwerke dringt. Diese Lüftungsöffnungen sind häufig über motorisierte Klappen mit der Brandmeldeanlage des Gebäudes verbunden. Aus Energieeffizienzgründen bleiben sie geschlossen und öffnen sich bei Raucherkennung automatisch. Im Maschinenraum ist die Temperaturkontrolle von entscheidender Bedeutung. Hydrauliksysteme reagieren besonders empfindlich auf Temperaturschwankungen. Kalte Umgebungen erhöhen die Viskosität der Flüssigkeit, was zu trägem Betrieb und Nivellierungsproblemen führt. Übermäßige Hitze kann zum Ausfall der Steuerung und zur Beschädigung der Hydraulikdichtungen führen. Um den Maschinenraum innerhalb des vom Hersteller angegebenen Temperaturbereichs zu halten, typischerweise zwischen 60 °F und 90 °F, sind spezielle Split-System-HLK-Geräte erforderlich.

Feuerunterdrückung und Shunt-Auslösungen

Der Einbau von Sprinkleranlagen in einen Aufzugsschacht birgt die Gefahr von Stromschlägen und die Gefahr von Geräteschäden. Wenn örtliche Bauvorschriften Sprinklerköpfe im Schacht oder Maschinenraum vorschreiben, erfordern elektrische Sicherheitsvorschriften eine komplexe Integration, die als Spannungsauslösesystem bezeichnet wird. Neben jedem Sprinklerkopf müssen Wärmemelder installiert werden. Die Temperaturbewertung des Wärmemelders muss niedriger sein als die des Sprinklerkopfes (z. B. ein 135 °F-Wärmemelder gepaart mit einem 155 °F-Sprinklerkopf). Im Brandfall löst der Hitzemelder den Arbeitsstromauslöser aus. Dadurch wird die gesamte Hauptstromversorgung der Aufzugsausrüstung sofort unterbrochen, bevor der Sprinklerkopf seine Aktivierungstemperatur erreicht und Wasser ausstößt. Diese Reihenfolge verhindert, dass Wasser spannungsführende Hochspannungsgeräte kurzschließt. Einer der anspruchsvollsten Aspekte bei der MEP-Integration von Aufzügen ist die Koordination des Brandmelderinstallateurs, des Sprinklerinstallateurs und des Elektroinstallateurs zur perfekten Abfolge dieses Systems. Sie müssen diese Sequenz wiederholt testen, bevor der Staatsinspektor eintrifft.

Bewertung von Antriebssystemen: Maschinenraum vs. maschinenraumlos (MRL)

Hydraulische vs. Traktionskonfigurationen

Die Wahl zwischen einem Seilhydrauliksystem und einem Traktionssystem verändert die Baukonstruktion des Gebäudes grundlegend. Hydrauliksysteme nutzen einen flüssigkeitsbetriebenen Kolben, um die Kabine anzuheben. Sie sind äußerst effektiv bei schweren Lasten und kürzeren Höhenunterschieden. Dies macht sie für den Einsatz in zwei- oder dreistöckigen Fahrzeugen beliebt. Sie benötigen jedoch einen angrenzenden Maschinenraum zur Unterbringung der Hydraulikpumpe und des Flüssigkeitsbehälters. Außerdem erfordern sie häufig tiefere Gruben zur Aufnahme des Zylindergehäuses. Traktionssysteme nutzen Stahlkabel oder -riemen, die von einem Elektromotor und Gegengewichten angetrieben werden. Sie sind für höhere Gebäude und höhere Geschwindigkeiten unerlässlich. Traktionssysteme belasten die darüber liegende Gebäudestruktur massiv. Sie müssen oben am Aufzugsschacht eine schwere Stahlverstärkung anbringen, um das Gewicht der voll beladenen Kabine, der Gegengewichte und der Hebemaschine zu tragen.

Kompromisse bei der Raumzuteilung

Architekten müssen die räumlichen Kompromisse verschiedener Antriebssysteme frühzeitig im Entwurfsprozess abwägen. Herkömmliche hydraulische oder Oberleitungsantriebssysteme erfordern einen eigenen Maschinenraum. Dadurch wird wertvolle Fläche verschwendet, die andernfalls als Park-, Lager- oder Mietfläche genutzt werden könnte. Die Machine Room-Less-Technologie (MRL) mildert dieses Problem, indem der kompakte Hubmotor direkt im Aufzugsschacht untergebracht wird. Der Motor wird normalerweise auf den Führungsschienen oben am Schacht montiert und die Steuerung befindet sich in einem kleinen angrenzenden Schrank. MRL-Systeme sparen zwar Bodenfläche, erfordern jedoch eine etwas größere Grundfläche im Schacht. Sie leiten sämtliche Strukturlasten direkt auf die Schachtwände und Führungsschienen ab. Bauingenieure müssen sicherstellen, dass die Schachtwände so ausgelegt sind, dass sie diese konzentrierten vertikalen Lasten ohne Knicken oder Durchbiegen tragen können.

Bauausführung: Risikominderung und Qualitätskontrolle

Verwalten von Konflikten in der BIM-Umgebung

Moderne Fahrzeughebebühnen lassen keinen Spielraum für Fehler bei der Feldführung. Der Einsatz von Building Information Modeling (BIM) auf Level of Development (LOD) 400 ist die effektivste Strategie zur Erkennung physischer Konflikte vor Baubeginn. Durch die Integration der 3D-Ausrüstungsmodelle des Aufzugherstellers mit den Struktur- und MEP-Modellen können Auftragnehmer Konflikte erkennen. Sie können Störungen zwischen Aufzugsführungsschienen, strukturellen Einbauplatten, Sanitärleitungen und HVAC-Leitungen erkennen. Durch die BIM-Koordination wird sichergestellt, dass elektrische Leitungen nicht in verbotene Zonen in den Schacht eindringen. Es überprüft, ob die strukturellen Einbindungen perfekt mit den Mauerwerksfugen oder der Betonbewehrung übereinstimmen. Die digitale Lösung dieser Konflikte erspart wochenlange Feldarbeit. Es verhindert die strukturellen Kompromisse, die mit dem Bohren falsch platzierter Durchdringungen durch fertige Betonwände einhergehen.

Qualitätskontrolle und Geräteschutz während des Baus

Generalunternehmer müssen während der gesamten Schachtbauphase eine strenge Checkliste zur Qualitätskontrolle einführen. Die Überprüfung der Schachtabmessungen muss während des Baus auf jeder Etage erfolgen, nicht erst nach Fertigstellung. Die Lage der Einbettungsplatten muss vor jedem Betonieren überprüft und abgezeichnet werden. Sobald der Schacht gebaut ist, muss er gründlich gereinigt werden. Bauschutt, Betonschlamm und Staub zerstören empfindliche Aufzugstürschienen und elektrische Kontakte. Der GC trägt die Verantwortung für den Schutz des Aufzugsschachts und aller Stufenaufzugskomponenten vor Witterungseinflüssen. Ist die Gebäudehülle nicht vollständig abgedichtet, müssen temporäre Überdachungen und Feuchtigkeitssperren errichtet werden. Dadurch wird verhindert, dass Regen die Grube überschwemmt oder die präzisionsgefertigten Führungsschienen rosten.

Checkliste für die Qualitätskontrolle im Schachtbau

Durch lokale Vorschriften und Inspektionen navigieren

Fahrzeugaufzugsanlagen stehen an der komplexen Schnittstelle zwischen ASME A17.1 (Sicherheitscode für Aufzüge und Fahrtreppen), örtlichen Bauvorschriften und kommunalen Brandschutzbestimmungen. Um sich in dieser Regulierungslandschaft zurechtzufinden, ist eine proaktive Kommunikation mit staatlichen oder kommunalen Aufzugsinspektoren erforderlich. Der Generalunternehmer muss sicherstellen, dass alle Voraussetzungen erfüllt sind, bevor der Aufzugsunternehmer überhaupt mit der Installation beginnen kann. Dazu gehören ein Trockenschacht, permanente Stromverfügbarkeit und installierte Hebebalken. Die Endkontrollen sind streng. Der Inspektor testet die Integration des Nebenschlussauslösers, die Sequenzierung des Brandrückrufs und die dynamische Volllastbremsung. Das Scheitern einer Endkontrolle aufgrund einer fehlenden Code-Anforderung verzögert die Ausstellung der Wohnbescheinigung. Dies bremst den gesamten Bauumsatz und zieht massive Geldstrafen nach sich.

Abschluss

• Fordern Sie eine umfassende Standortbesichtigung und Maßprüfung Ihrer aktuellen Architekturpläne an, um mögliche Kollisionen im Schacht zu erkennen.

• Starten Sie eine Designberatung mit einem spezialisierten Hersteller von Fahrzeughebebühnen, um die Auswahl der Ausrüstung abzuschließen und die strukturellen Belastungsanforderungen festzulegen.

• Implementieren Sie eine Checkliste für die technische Schachtkoordination für Ihren Generalunternehmer, um strenge Lottoleranzen und MEP-Integrationsmeilensteine ​​durchzusetzen.

• Vereinbaren Sie vor dem Bau eine Koordinationsbesprechung mit Ihrem Bauingenieur, Ihrem Elektroinstallateur und Ihrem Brandbekämpfungsteam, um die Anforderungen an die Abschaltung und Entlüftung festzulegen.

FAQ

F: Wie groß ist die standardmäßige Grubentiefe für einen Autoaufzug?

A: Die Grubentiefe variiert erheblich je nach Antriebstyp, Hubkapazität und Plattformgeschwindigkeit. Typischerweise liegt sie zwischen 4 und 6 Fuß. Hydrauliksysteme erfordern möglicherweise tiefere Gruben zur Unterbringung von Zylindergehäusen, während Schwerlast-Traktionssysteme Platz für große Sicherheitspuffer benötigen. Konsultieren Sie vor dem Aushub immer die Werkstattzeichnungen des jeweiligen Herstellers.

F: Wie lotrecht muss ein Aufzugsschacht sein?

A: Industriestandards erfordern höchste Präzision und fordern in der Regel eine Lotgenauigkeit der Schachtwände von +/- 1 Zoll über die gesamte vertikale Höhe des Schachts. Strenge Lottoleranzen sind zwingend erforderlich, um sicherzustellen, dass die Führungsschienen ohne übermäßiges Unterlegen sicher installiert werden können, wodurch ein Schwanken der Kabine und vorzeitiger mechanischer Verschleiß vermieden werden.

F: Welche Brandschutzklasse ist für einen Autoaufzugsschacht erforderlich?

A: Bauvorschriften schreiben im Allgemeinen eine Feuerwiderstandsdauer von 1 oder 2 Stunden für Schachtwände vor. Die genaue Anforderung hängt von der Gesamthöhe des Gebäudes, der Belegungskategorie und davon ab, ob der Schacht mehrere Brandabschnitte verbindet. Um diese Einstufung aufrechtzuerhalten, müssen alle Verbindungen und Durchdringungen mit zugelassenen Brandschutzmaterialien abgedichtet werden.

F: Können MEP-Rohre oder -Kanäle durch einen Autoaufzugsschacht verlaufen?

A: Nein. Aufzugs- und Bauvorschriften verbieten strengstens die Verlegung von nicht aufzugsbezogenen mechanischen, elektrischen oder Sanitärsystemen durch den Aufzugsschacht. Im Schacht sind nur Kabel, Leitungen und Rohrleitungen zulässig, die für den Betrieb und die Sicherheit des Aufzugs selbst unmittelbar erforderlich sind, um Störungen und Sicherheitsrisiken zu vermeiden.

F: Welche Belüftungsanforderungen gelten für einen Fahrzeugaufzugsschacht?

A: Vorschriften erfordern häufig eine Entlüftung an der Oberseite des Schachts, damit Rauch und heiße Gase während eines Brandes entweichen können und so verhindert wird, dass der Schacht unter Druck steht. Darüber hinaus benötigen Maschinenräume eine spezielle Klimaregelung, um die Temperaturen zu regulieren und sicherzustellen, dass Hydraulikflüssigkeiten die richtige Viskosität behalten und elektrische Steuerungen nicht überhitzen.

F: Warum ist im Aufzugsbau ein Nebenschlussauslöser erforderlich?

A: Ein Nebenschlussauslöser ist ein lebenswichtiger Sicherheitsmechanismus, der eingesetzt wird, wenn im Schacht oder Maschinenraum Feuersprinkler vorhanden sind. Es verwendet einen Wärmemelder, um die Hauptstromversorgung der Aufzugsausrüstung automatisch zu unterbrechen, kurz bevor der Sprinklerkopf aktiviert wird, und verhindert so katastrophale Stromschläge und schwere Schäden an der Ausrüstung.
